EYH型二维运动混合机
发布时间: 2020-02-03 13:34

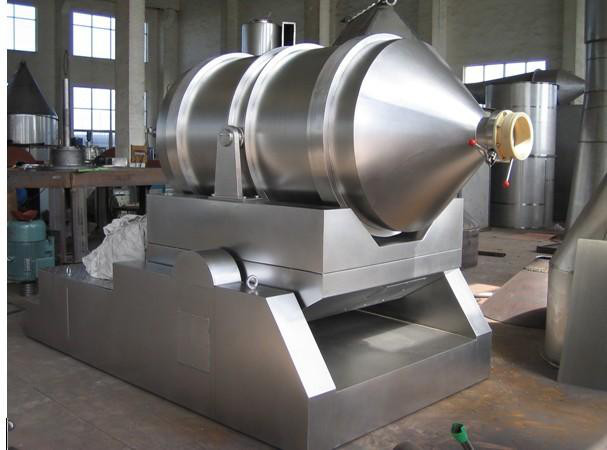

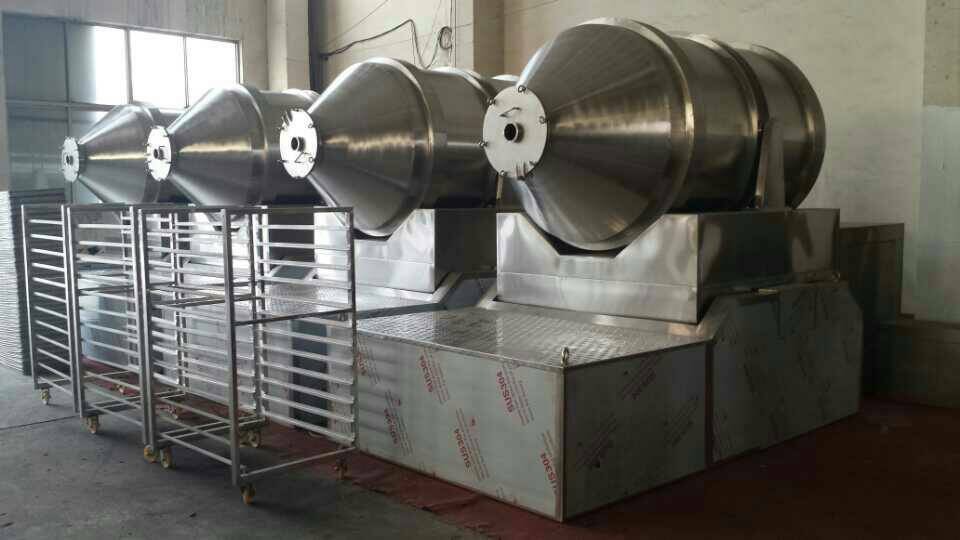

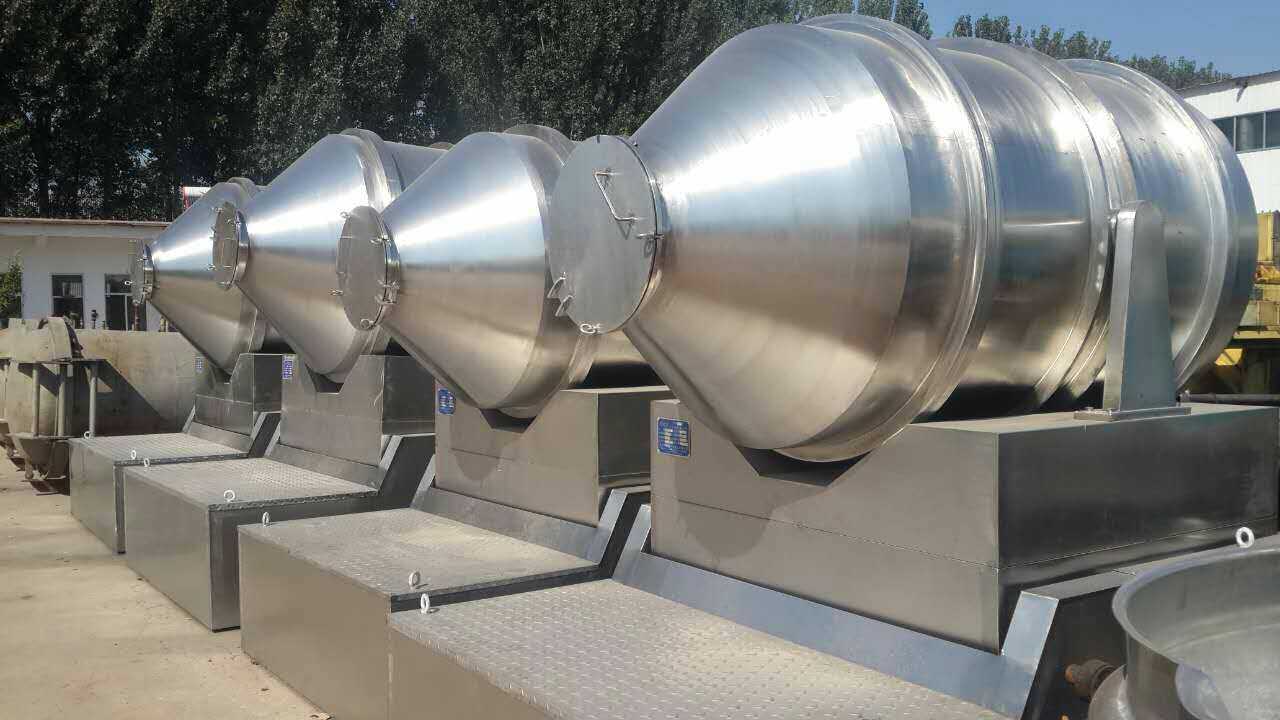

二维运动混合机主要由料筒、上机架、下机架、转动机构、摆动机构和电气装置组成。
二维运动混合机产品概述：
EYH二维运动混合机主要由转筒、摆动架、机架三大部分构成。转筒装在摆动架上，由四个滚轮支撑并由两个挡轮对其进行轴向定位。在四个支撑滚轮中，其中两个传动轮由转动动力系统拖动使转筒产生转动，摆动架由一组曲柄摆杆机构来驱动，曲柄摆杆机构装在机架上，摆动架由轴承组件支撑在机架上。EYH型二维运动混合机广泛用于医药、化工、食品、染料、饲料、化肥、农药等行业，尤其适用于大吨位（1000L～10000L）各种粉、粒状物料的混合。
二维运动混合机产品说明：
1、EYH二维运动混合机主要由料筒、上机架（摇摆床）、下机架、转动机构、摆动机构和电气装置组成。
2、料桶及所有外露部分均为不锈钢制作，料桶处为内外满焊。内外抛光处理操作台用防滑花纹板制作，设备支 架外包碳钢喷油漆。
3、转动机构位于上机架内，传动采用摆线针轮减速机。工作时，减速机通过链轮、链条带动主动轴，再通过驱动轮使料筒旋转。
4、摆动机构位于下机架内，传动采用摆线针轮减速机或蜗轮减速机。工作时，电动机通过皮带轮或链轮传动给减速机，然后再通过双连杆组件摇动上机架，使料筒作一定角度的摆动。该结构与其他厂家结构相比，更保证了设备机座底部不积料，无污染，冲洗方便，真正符合GMP要求。
5、工作时，在转动机构和摆动机构的双重作用下，装料的料筒作转动的同时，又有摆动运动，从而使筒内的物料得以充分混合。每批混合时间约为15-20min。混合充分、均匀。
6、设备可配置自动真空上料机及接口，方便上料，缩短操作时间。
7、所有传动零部件及电气等均采用名牌优质产品。
二维运动混合机产品特点：
EYH二维运动混合机的转筒可同时进行两个运动，一个为转筒的自转，另一个为转筒随摆动架的摆动。被混合物料在转筒内随转筒转动、翻转、混和的同时，又随转筒的摆动而发生左右来回的掺混运动，在这两个运动的共同作用下，物料在短时间内得到充分的混合。 混合筒的出料带有螺旋叶片，使混合机具有混合迅速、混合量大、出产便捷等特点。EYH二维混合机适合所有粉、粒状物料的混合。
EYH二维运动混合机结构简单，故障率低，运行稳定，操作安全，无噪音。本设备经过我公司技术改进使用双臂传动，比一般单臂传动稳重，间接传动减轻减速机负荷，延长使用寿命。机架采用全封闭结构便于清洗符合GMP标准。
二维运动混合机技术规格：
EYH二维运动混合机主要由转筒、摆动架、机架三大部分构成。转筒装在摆动架上，由四个滚轮支撑并由两个挡轮对其进行轴向定位。在四个支撑滚轮中，其中两个传动轮由转动动力系统拖动使转筒产生转动，摆动架由一组曲柄摆杆机构来驱动，曲柄摆杆机构装在机架上，摆动架由轴承组件支撑在机架上。EYH型二维运动混合机广泛用于医药、化工、食品、染料、饲料、化肥、农药等行业，尤其适用于大吨位（1000L～10000L）各种粉、粒状物料的混合。
二维运动混合机产品说明：
1、EYH二维运动混合机主要由料筒、上机架（摇摆床）、下机架、转动机构、摆动机构和电气装置组成。
2、料桶及所有外露部分均为不锈钢制作，料桶处为内外满焊。内外抛光处理操作台用防滑花纹板制作，设备支 架外包碳钢喷油漆。
3、转动机构位于上机架内，传动采用摆线针轮减速机。工作时，减速机通过链轮、链条带动主动轴，再通过驱动轮使料筒旋转。
4、摆动机构位于下机架内，传动采用摆线针轮减速机或蜗轮减速机。工作时，电动机通过皮带轮或链轮传动给减速机，然后再通过双连杆组件摇动上机架，使料筒作一定角度的摆动。该结构与其他厂家结构相比，更保证了设备机座底部不积料，无污染，冲洗方便，真正符合GMP要求。
5、工作时，在转动机构和摆动机构的双重作用下，装料的料筒作转动的同时，又有摆动运动，从而使筒内的物料得以充分混合。每批混合时间约为15-20min。混合充分、均匀。
6、设备可配置自动真空上料机及接口，方便上料，缩短操作时间。
7、所有传动零部件及电气等均采用名牌优质产品。
二维运动混合机产品特点：
EYH二维运动混合机的转筒可同时进行两个运动，一个为转筒的自转，另一个为转筒随摆动架的摆动。被混合物料在转筒内随转筒转动、翻转、混和的同时，又随转筒的摆动而发生左右来回的掺混运动，在这两个运动的共同作用下，物料在短时间内得到充分的混合。 混合筒的出料带有螺旋叶片，使混合机具有混合迅速、混合量大、出产便捷等特点。EYH二维混合机适合所有粉、粒状物料的混合。
EYH二维运动混合机结构简单，故障率低，运行稳定，操作安全，无噪音。本设备经过我公司技术改进使用双臂传动，比一般单臂传动稳重，间接传动减轻减速机负荷，延长使用寿命。机架采用全封闭结构便于清洗符合GMP标准。
二维运动混合机技术规格：
|
规格型号
|
容积（L）
|
装料系数
|
装料重量
（kg） |
外型尺寸（mm）
|
功率（kw)
|
||||||
|
A
|
B
|
C
|
D
|
M
|
H
|
转动
|
摆动
|
||||
|
EYH100
|
100
|
0.5
|
40
|
860
|
900
|
200
|
400
|
1000
|
1500
|
1.1
|
0.75
|
|
EYH300
|
300
|
0.5
|
75
|
1000
|
1100
|
200
|
580
|
1400
|
1650
|
1.1
|
0.75
|
|
EYH600
|
600
|
0.5
|
150
|
1300
|
1250
|
240
|
720
|
1800
|
1850
|
1.5
|
1.1
|
|
EYH800
|
800
|
0.5
|
200
|
1400
|
1350
|
240
|
810
|
1970
|
2100
|
1.5
|
1.1
|
|
EYH1000
|
1000
|
0.5
|
350
|
1500
|
1390
|
240
|
850
|
2040
|
2180
|
2.2
|
1.5
|
|
EYH1500
|
1500
|
0.5
|
550
|
1800
|
1550
|
240
|
980
|
2340
|
2280
|
3
|
1.5
|
|
EYH2000
|
2000
|
0.5
|
750
|
2000
|
1670
|
240
|
1100
|
2540
|
2440
|
3
|
2.2
|
|
EYH2500
|
2500
|
0.5
|
950
|
2200
|
1850
|
240
|
1160
|
2760
|
2600
|
4
|
2.2
|
|
EYH3000
|
3000
|
0.5
|
1100
|
2400
|
1910
|
280
|
1220
|
2960
|
2640
|
5
|
4
|
|
EYH5000
|
5000
|
0.5
|
1800
|
2700
|
2290
|
300
|
1440
|
3530
|
3000
|
7.5
|
5.5
|
|
EYH10000
|
10000
|
0.5
|
3000
|
3200
|
2700
|
360
|
1800
|
4240
|
4000
|
15
|
11
|
|
EYH12000
|
12000
|
0.5
|
4000
|
3400
|
2800
|
360
|
1910
|
4860
|
4200
|
15
|
11
|
|
EYH15000
|
15000
|
0.5
|
5000
|
3500
|
3000
|
360
|
2100
|
5000
|
4400
|
18.5
|
15
|
物料堆积比重按0.6g/cm3为计，如超出，订货时请标明
